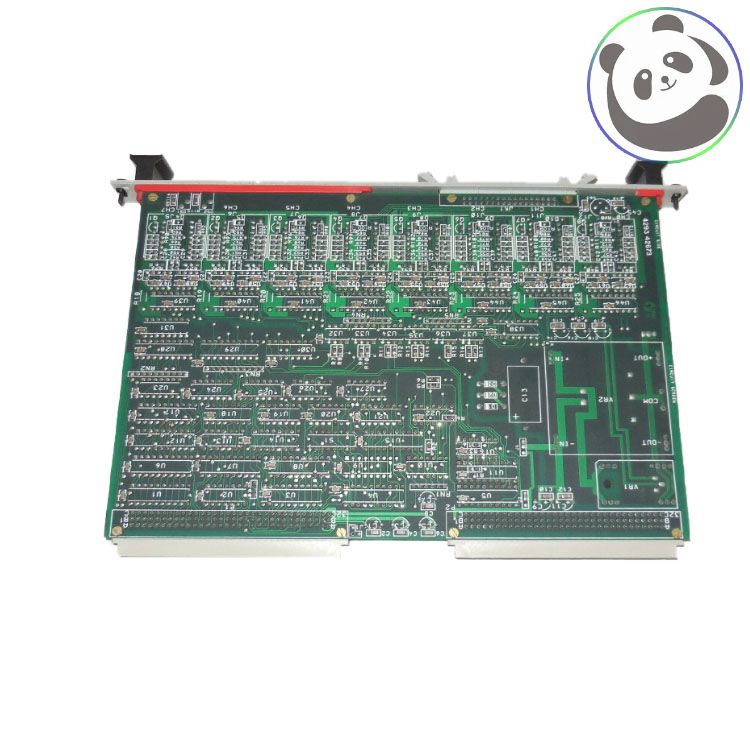

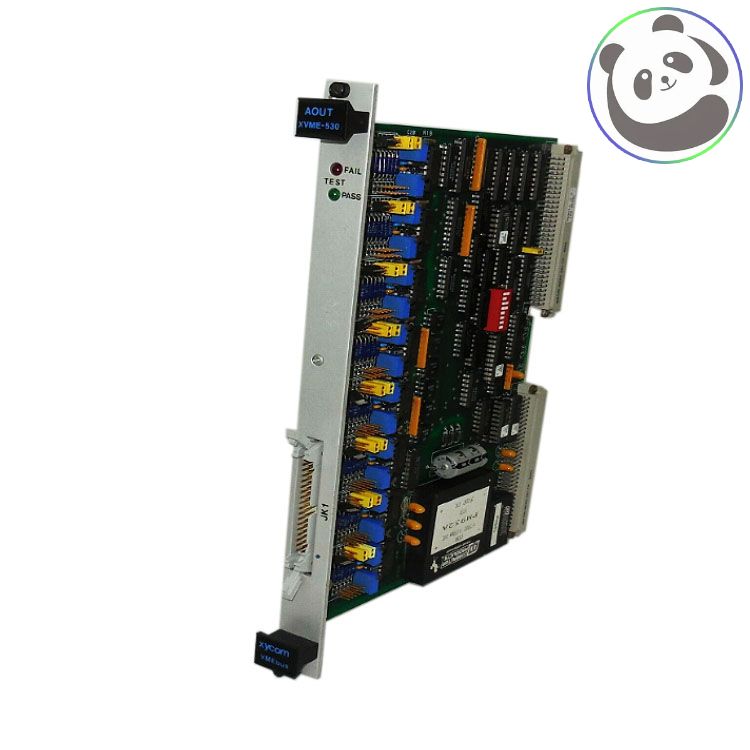

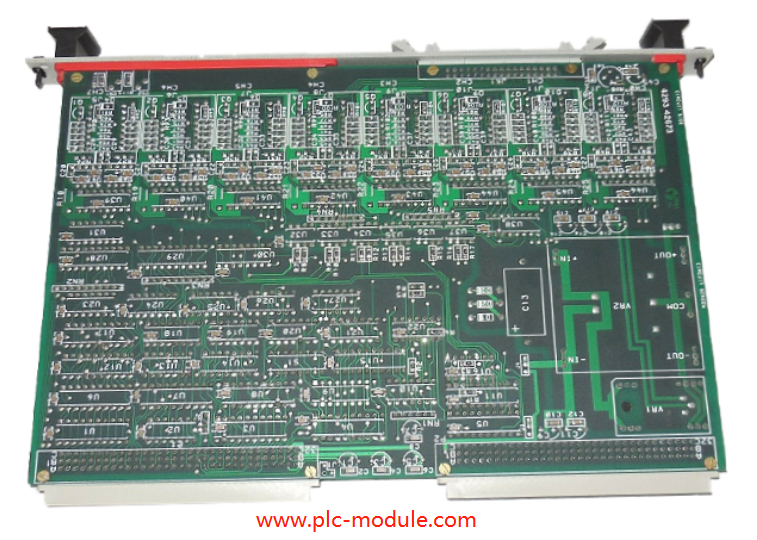

XYCOM AO XVME-530 8通道隔离模拟输出模块 XVME-530模拟输出模块（以下简称AOUT）是一款功能强大的D/A模块，可以产生8个12位分辨率的模拟信号。输出可以是电压或电流。以下输出电压范围可通过跳线选择：

0-5V、0 至 10V、+2.5V、+5V、+10V。可通过跳线选择的电流范围为 4-20 mA。

八个输出通道与数字逻辑光隔离 (300V)。

智能 XVME I/O 模块上的模块状态/控制寄存器（位于模块基址 + 81H）提供模块自检的当前状态以及前面板 LED 的当前状态。智能模块上的状态寄存器是一个“只读”寄存器，可以通过软件读取来判断板卡是否正常运行。

中断控制

可以通过设置/清除模块状态寄存器中的中断启用位来启用或禁用非智能模块的中断。挂起的板载中断的状态也可以从该寄存器中读取。智能模块的中断控制由处理器间通信协议处理。

处理器之间的通信

智能“masterT1 和智能 1/0 模块之间的通信由 XY COM 的处理器间通信 (IPC) 协议管理。该协议涉及使用 20 字节的命令块数据结构，它可以位于共享全局 RAM 或双-访问 1/0 模块上的 RAM，以在主机处理器和 1/0 模块之间交换命令和数据。处理器间通信协议在本手册的第 3 章中有详细说明。

内核

为了标准化其 XVME 1/0 模块，XYCOM 围绕模块之间通用的“内核”对其进行了设计。每种不同的模块类型都包含一个标准内核，以及与模块相关的应用电路。模块标准化导致更高效的模块设计，并允许实施标准 1/0 架构。智能模块标准化的最大好处是它允许使用通用命令语言或协议（在本例中为处理器间通信协议）。

智能内核基于一个 68000 微处理器。此设计为主/从提供完整的 VMEbus 请求器和中断器选项

接口，以及 XYCOM 标准 1/0 架构的各个方面提供的所有优势
