Bently Nevada 3500/25 Keyphasor输入/输出模块瞬态数据接口(TDI)是3500/22M监控系统和Bently Nevada System 1TM机械管理软件之间的接口。常见型号:3500/22-01-01-00.3500/25-01-05-00.3500/25-01-02-00

规范

零件号:3500/25

制造商:本特利内华达

系列:3500

产品类型:Keyphasor模块

产品描述:

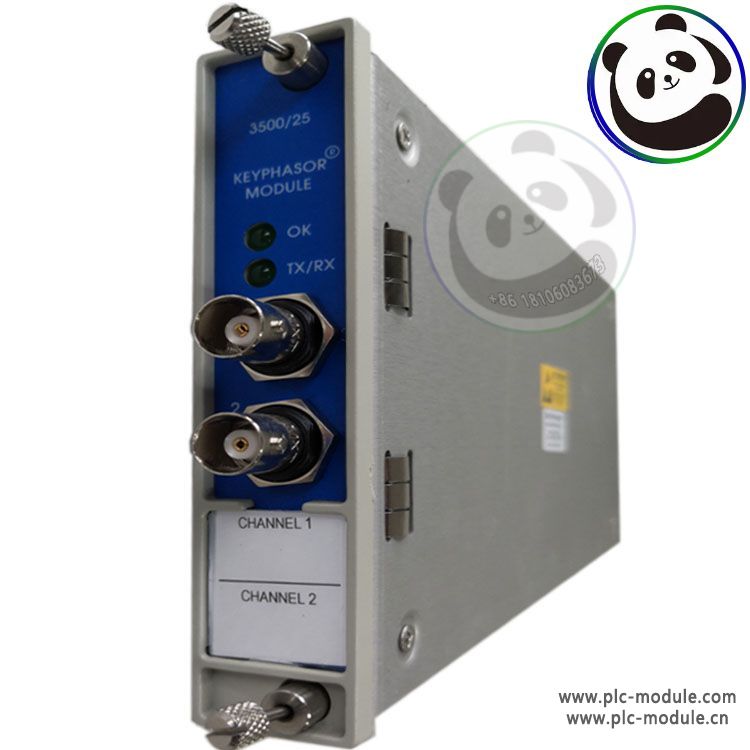

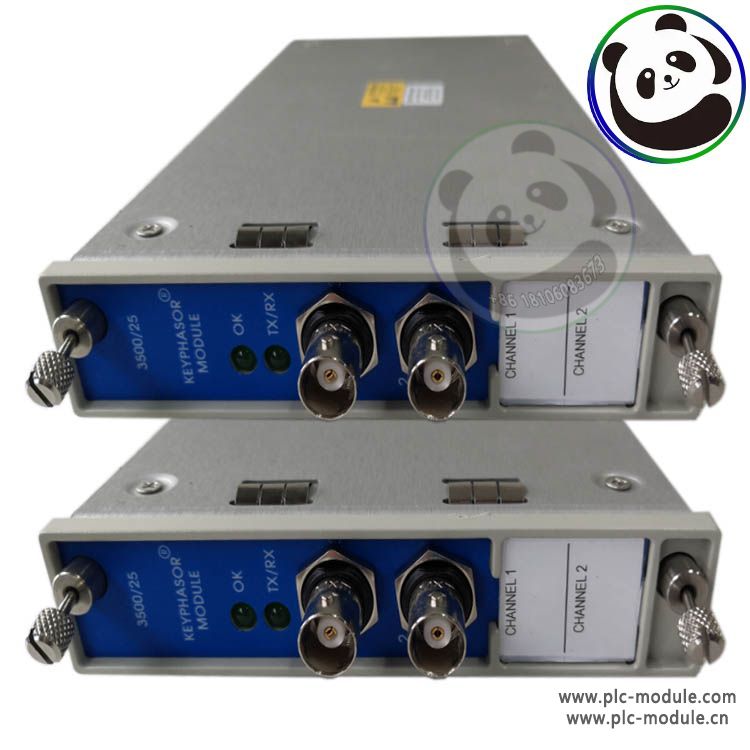

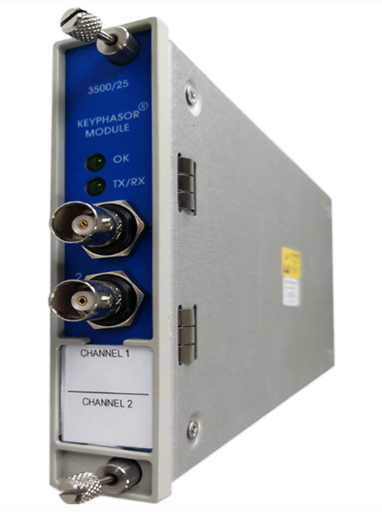

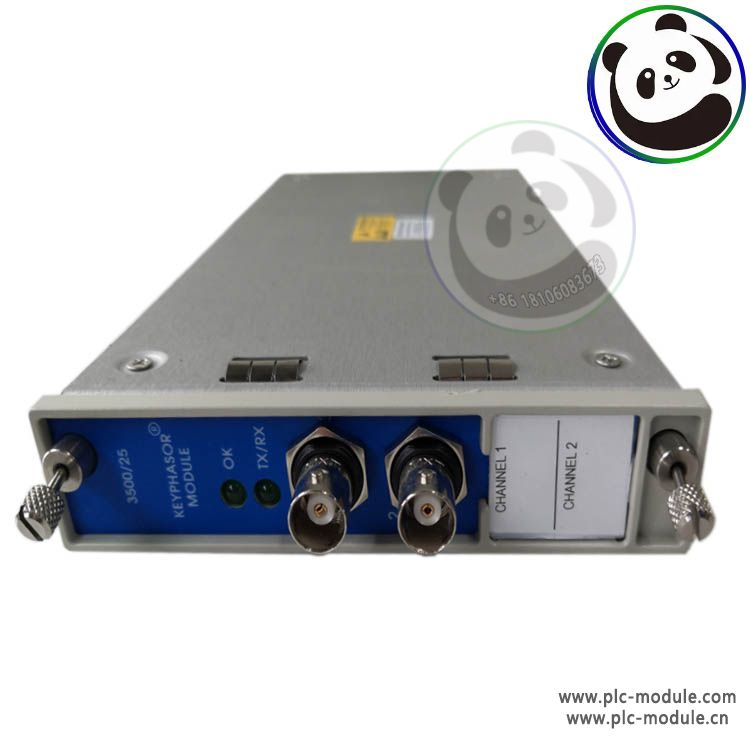

本特利内华达创造了3500/25增强型Keyphasor模块。这是一款半高双通道模块，可向3500框架中的监控模块发送Keyphasor信号。当轴上的键相器标记与键相器传感器对齐时，模块使用磁性拾音器或接近探头检测对齐情况，并将输入信号转换为数字键相器信号。

3500/25功能描述

对于普通设置，3500机械保护系统最多可接收四个Keyphasor信号，对于成对配置，最多可接收八个。

由旋转轴或齿轮每转一次或每转几次产生的键相器信号可以用来精确地检测定时。

因此，3500监控模块和外部诊断工具可以评估轴转速和矢量属性，如1X振幅和相位。

增强型密钥相位器模块

升级后的Keyphasor模块是一个经过增强的3500系统模块。虽然在形状、配合和功能方面保留了与用于传统系统的当前Keyphasor模块的完全向下兼容性，但它提供了优于先前设计的增强的Keyphasor信号处理能力。更新的149369-01模块完全取代了PWA 125792-01 Keyphasor模块。

当三模冗余(TMR)应用需要系统键相器输入时，3500系统应采用两个键相器模块。在这种配置中，模块同时工作，向机架中的其他模块提供主要和次要Keyphasor信号。

如果没有多于四个的主键相位器输入信号，则具有多于四个的主键相位器输入信号的系统可以采用成对配置。

3500/25操作

成对布置要求在上/下半槽位置或两个半槽位置有两个连续的监测点。四个Keyphasor模块将提供四个输出通道和四个输入通道(四个主通道和四个备用通道)(每个模块一个)。

也可以设置三个Keyphasor模块，其中两个相连，一个不相连。用户可以通过这种方式配置单个不成对Keyphasor(订购两个双通道或一个单通道和一个双通道选项)

隔离Keyphasor I/O模块

隔离式Keyphasor I/O模块适用于多个器件同时链接到Keyphasor信号，并且需要与控制系统等其它系统隔离的情况。

尽管隔离I/O模块主要是为磁性拾音器应用而设计的，但如果有外部电源可用，它与Proximitor*应用兼容，并将为其提供隔离。

这个I/O模块的主要目的是测量轴的速度，而不是相位。该模块可以提供相位测量，尽管与非隔离I/O版本相比，它会引入更高的相移。产品增强包括从每圈多事件输入生成每圈一次事件信号、现场可升级固件和资产管理数据报告。

输入信号规格

每个Keyphasor模块可以从磁性拾音器或接近探头传感器接收多达两个传感器信号。非隔离I/O模块的输入信号范围为+0.8 V至21.0 V，而隔离I/O模块的范围为+5 V至-11 V。

超出此范围的信号被模块内部限制。被动式磁性拾音器要求轴转速超过200转/分(3.3赫兹)。每个Keyphasor模块可以从磁性拾音器或接近探头传感器接收多达两个传感器信号。非隔离I/O模块的输入信号范围为+0.8 V至21.0 V，而隔离I/O模块的范围为+5 V至-11 V。

超出此范围的信号被模块内部限制。被动式磁性拾音器要求轴转速超过200转/分(3.3赫兹)。
